چیلر ماژولار ایدنگیت (EG) نتیجه پیوند طراحی و مهندسی پیشرفته دنیا با برترین قطعات استاندارد جهانی است. این سیستم هواخنک، عملکردی پایدار و کیفیتی همتراز با معتبرترین برندهای بینالمللی را در بازار ایران ارائه میدهد. طراحی هوشمندانه و مقیاسپذیر این دستگاه، مرزهای محدودیت را برای طراحان، مشاوران تاسیسات و مالکان پروژهها از بین برده است.
ایدنگیت با ایجاد تعادلی بینقص میان قدرت عملکرد و همگامی با معماری ساختمان، کارکردی پایدار، کمصدا و کماستهلاک را برای انواع فضاهای مسکونی، اداری و تجاری تضمین میکند. این سیستم، فراتر از یک تجهیزات تاسیساتی، یک سرمایهگذاری مطمئن و بلندمدت برای پروژه شماست.
چیلرهای ماژولار بهعنوان نسل جدید سیستمهای تهویه مطبوع، استاندارد تازهای در راندمان و پایداری ایجاد کردهاند. ساختار ماژولار این چیلرها باعث میشود دستگاه بر اساس نیاز واقعی فضا کار کند؛ یعنی مصرف انرژی کنترلشده، استهلاک کمتر و عملکرد همیشگی. هر ماژول بهصورت مستقل فعال میشود و همین طراحی هوشمند، ثبات سیستم را تضمین میکند. مزیت مهمتر اینکه اگر یک ماژول دچار خرابی شود، سایر ماژولها بدون توقف ادامه میدهند و سرمایش هرگز قطع نمیشود—ویژگیای که این سیستم را به انتخابی قابل اعتماد برای پروژههای حساس تبدیل میکند.
همچنین امکان افزایش ظرفیت تنها با اضافهکردن ماژولهای جدید، اجرای پروژه را سریعتر، اقتصادیتر و آیندهپذیرتر میسازد. چیلر ماژولار یعنی ترکیبی از راندمان بالا، انعطافپذیری و پایداری دائمی.
این چیلر برای کاربریهای حرفهای طراحی شده و مجموعهای از ویژگیهای فنی مهم را در کنار هم قرار داده تا هم از نظر راندمان و هم از نظر پایداری، پاسخگوی نیاز پروژههای شما باشد.
متعدد برای اطمینان از عملکرد ایمن:
حفاظت هوشمند فشار (high/low pressure switch)
توزیع منطقی بار بین ماژولها برای عملکرد پایدار و کارآمد.
| Model | EG-FE10V | EG-FE20V | EG-FE40V | EG-FE60V | ||
|---|---|---|---|---|---|---|
| Nominal Cooling Capacity | kW | 34.7 | 69.4 | 138.8 | 208.2 | |
| Power input | Cooling | kW | 30 | 65 | 130 | 185 |
| Cooling rated current | A | 25.6 | 51.2 | 100 | 150 | |
| COP | kW/Kw | 3.21 | 3.21 | 3.21 | 3.21 | |
| Power supply | V/Ph/Hz | 380-400/3/50 | 380-400/3/50 | 380-400/3/50 | 380-400/3/50 | |
| Max. Input consumption | kW | 9.8 | 21.5 | 43 | 61 | |
| Compressor | Type | Fixed Scroll | Fixed Scroll | Fixed Scroll | Fixed Scroll | |
| Quantity | Pieces | 1 | 2 | 4 | 6 | |
| Refrigerant | Type | R410A | R410A | R410A | R410A | |
| Charged volume | kg | 7 | 14 | 28 | 42 | |
| Refrigerant control | 1*EEV | 2*EEV | 4*EEV | 6*EEV | ||
| Air side heat exchanger | Type | Fin-coil | Fin-coil | Fin-coil | Fin-coil | |
| Fan motor type | AC Motor | AC Motor | AC Motor | AC Motor | ||
| Quantity of fan motor | Pieces | 1 | 2 | 4 | 6 | |
| Fan motor rated current | A | 4.5×1 | 4.5×2 | 4.5×4 | 4.5×6 | |
| Fan motor input | kW | 2.35×1 | 2.35×2 | 2.35×4 | 2.35×6 | |
| Air flow | m3/h | 24000 | 480000 | 72000 | 100000 | |
| Condenser (Air side) | Type | Blue Fin-coil | Blue Fin-coil | Blue Fin-coil | Blue Fin-coil | |
| Number of rows | 3 | 3 | 3 | 3 | ||
| Evaporator (Water side) | Type | Shell-tube | Shell-tube | Shell-tube | Shell-tube | |
| Water pressure drop | kPa | 10 | 15 | 25 | 30 | |
| Volume | L | 10 | 10 | 42 | 90 | |
| Water inlet/outlet pipeline | mm | DN65 | DN65 | DN65 | DN65 | |
| Water flow | m3/h | 5.2 | 11.2 | 22.4 | 31.8 | |
| Max. design pressure | MPa | 1 | 1 | 1 | 1 | |
| Water pipe connection type | Flexible | Flexible | Flexible | Flexible | ||
| Dimension(L×H×W) | mm | 1570×2168×1000 | 2020×2168×1000 | 2020×2168×2020 | 3044×2168×2020 | |
| Weight | Net weight | kg | 425 | 800 | 1400 | 1930 |
| Gross weight | kg | 450 | 830 | 1430 | 1950 | |
| Control type | Wired controller | Wired controller | Wired controller | Wired controller | ||
| Nose level | dB(A) | 65 | 67 | 70 | 74 | |
| Safety protection device |
|
|||||
1. Cooling: Water inlet/outlet temperature: 12/7°C, outdoor ambient temperature 35°C DB.
2. 1m away in open field.
ظرفیت چیلرهای ایدن گیت (EG)
چیلرهای ایدن گیت در ظرفیتهای 10، 20، 40 و 60 تن طراحی و تولید میشوند و با استفاده از کمپرسورهای اسکرال، مبدلهای راندمانبالا و سیستم کنترل دقیق، سرمایش پایدار و کممصرف را فراهم میکنند. از سوی دیگر، برخورداری از بدنه مقاوم و سیستمهای ایمنی پیشرفته باعث شده است که این چیلرها در نهایت برای پروژههای مسکونی، تجاری و صنعتی، انتخابی مطمئن و مقرونبهصرفه باشند.
قطعات چیلرهای ایدن گیت (EG)

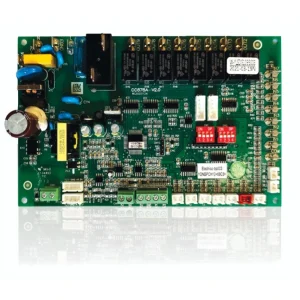

چیلرهای ایدن گیت (EG) با بهرهگیری از کمپرسور دانفوس، آکومولاتور ایمن، شیر انبساط الکترونیکی سانهوا، اواپراتور شل اند تیوب و کندانسور ویتایپ با فینهای آبی، عملکردی پایدار و کممصرف ارائه میدهند. از سوی دیگر، بورد هوشمند دستگاه کنترل دقیق سیستم را ممکن ساخته و به همین دلیل این چیلرها برای پروژههای مسکونی، تجاری و صنعتی گزینهای قابلاعتماد به شمار میآیند. در نهایت، قابلیت عملکرد مناسب در شرایط متنوع آبوهوایی، کارایی این محصول را تکمیل میکند.
نحوه عملکرد چیلرهای ماژولار (مدولار) ایدن گیت
چیلرهای ماژولار ایدن گیت با ساختار چندماژوله، امکان تنظیم ظرفیت سرمایشی متناسب با نیاز پروژه را فراهم میکنند. از سوی دیگر، کنترل مستقل هر ماژول همراه با مدیریت هوشمند سیستم، در نهایت به افزایش راندمان انرژی منجر میشود. بر این اساس، این ساختار باعث پایداری عملکرد، کاهش استهلاک، افزایش قابلیت اطمینان و عملکرد مطلوب در شرایط متنوع محیطی و کاربریهای صنعتی و ساختمانی میشود.
کیفیت بالای محصولات
خدمات پس از فروش
فناوری هوشمندانه
تحویل سریع
بومی سازی فناوری های جهانی
پروژه عمارت سرو
تهران - جردن
در انتخاب سیستمهای تهویه مطبوع پروژه، پس از بررسی برندهای معتبر داخلی و خارجی، ایدن گیت را به دلیل کیفیت ساخت، عملکرد قابلاعتماد و توان فنی محصولات انتخاب کردیم. تجربه موفق استفاده از فنکویلهای EG، اعتماد ما را برای استفاده از چیلرهای ماژولار این برند افزایش داد. قابلیت توسعه ظرفیت و رقابت با برندهای مطرح بینالمللی، ایدن گیت را به انتخابی مطمئن برای پروژههای حرفهای تبدیل کرده و آن را با اطمینان به سایر همکاران پیشنهاد میکنم.
پروژه مگنولیا
تهران - قائم مقام
با توجه به لوکس بودن پروژه و حساسیت بالای انتخاب تجهیزات تأسیساتی، پس از بررسی برندهای داخلی و خارجی، ایدن گیت را به دلیل کیفیت ساخت و توان رقابت با برندهای معتبر جهانی انتخاب کردیم. در تمامی واحدها و فضاهای مشاع از فنکویلها و چیلرهای ماژولار این برند استفاده شد. کاهش حدود ۳۰ تا ۳۵ درصدی مصرف برق، در کنار آسایش حرارتی ساکنان، نشاندهنده کیفیت و بهرهوری بالای محصولات ایدن گیت است و از این انتخاب رضایت کامل داریم.
پروژه درسین
تهران - خیابان لاله
پس از بررسیهای گسترده و مشورت با فعالان این حوزه، ایدن گیت را به دلیل کیفیت محصولات و خدمات پس از فروش مطمئن انتخاب کردیم. چیلرهای ماژولار این برند با مصرف برق پایین، عملکرد بیصدا و بدون لرزش، رضایت کامل ما را جلب کردند. همچنین فنکویلهای ایدن گیت با ابعاد مناسب، صدای کم، پرتاب باد مطلوب و ترموستاتهای هوشمند، علاوه بر سهولت در جانمایی سقف کاذب، آسایش و بهرهوری بالایی را برای پروژه فراهم کردند.
چیلر دستگاهی است که برای خنک کردن مایعات و کاهش دمای محیطهای صنعتی و تجاری استفاده میشود. این دستگاه بر اساس تبرید تراکمی یا جذبی کار میکند. در چیلرهای تراکمی، کمپرسور گاز مبرد را فشرده کرده، سپس در کندانسور به مایع تبدیل میشود. مایع سرد از طریق شیر انبساط به اواپراتور رسیده و با جذب حرارت، دوباره به گاز تبدیل میشود. این چرخه منجر به خنک شدن مایع و کاهش دمای محیط میشود.
تفاوت اصلی چیلرهای تراکمی و جذبی در منبع انرژی آنهاست. چیلرهای تراکمی از برق برای فشردهسازی گاز مبرد استفاده میکنند، در حالی که چیلرهای جذبی از حرارت (مثل بخار یا آب گرم) بهره میبرند. چیلرهای تراکمی به دلیل کارایی بالا و کنترل بهتر، برای سیستمهای بزرگ محبوبترند، در حالی که چیلرهای جذبی مناسب محیطهایی با منابع گرمایی اضافی هستند و بهصرفه عمل میکنند.
چیلرها در محیطهای صنعتی، تجاری و مسکونی به کار میروند. در صنعت برای خنکسازی تجهیزات و در مراکز تجاری مانند هتلها و بیمارستانها برای کنترل دما استفاده میشوند. همچنین، در ساختمانهای مسکونی به عنوان سیستم تهویه مطبوع مرکزی به کار میروند و هزینههای انرژی را کاهش میدهند.
چیلر ماژولار نوعی سیستم سرمایشی پیشرفته است که از اتصال چندین دستگاه چیلر به یکدیگر برای تأمین ظرفیت برودتی مورد نیاز تشکیل میشود؛ این ساختار منعطف نه تنها امکان مدیریت دقیقتر مصرف انرژی را بر اساس بار واقعی ساختمان فراهم میکند، بلکه با حذف سیستم مرکزیِ یکپارچه، ریسک خرابی کامل و توقف سرمایش را به حداقل میرساند و در صورت بروز مشکل برای یکی از ماژولها، سایر واحدها به کار خود ادامه میدهند. در همین راستا، چیلرهای ماژولار «ایدن گیت» با طراحی مهندسیشده خود، این قابلیت را دارند که تا ۱۶ واحد را به صورت یکپارچه با هم ماژول کرده و ظرفیتی معادل ۳۲۰ تن تبرید را برای پروژههای بزرگ فراهم کنند که گزینهای ایدهآل برای بهینهسازی عملکرد و اطمینان در سیستمهای تهویه مطبوع محسوب میشود.
در صورت نیاز به مشاوره، دریافت اطلاعات بیشتر درباره محصولات و خدمات مهندسی با کارشناسان ایدن گیت از طریق پر کردن فرم و یا راه های ارتباطی ذیل با ما در تماس باشید. ما آمادهایم تا با ارائه راهنمایی تخصصی، پاسخگوی نیازها و پرسشهای شما باشیم.
چیلر، یکی از تجهیزات اصلی سیستمهای تهویه مطبوع است که برای تولید آب سرد و تأمین سرمایش در ساختمانهای مسکونی، تجاری و صنعتی مورد استفاده قرار میگیرد. این دستگاه بر پایه سیکل تبرید تراکمی یا جذبی عمل کرده و با گردش مبرد میان اجزایی مانند کمپرسور، کندانسور، شیر انبساط و اواپراتور، گرمای محیط را جذب و به خارج از سیستم منتقل میکند. نتیجه این فرآیند، تولید آب سرد با دمای مناسب برای سیستمهای سرمایشی و ایجاد شرایط آسایش حرارتی با راندمان بالا، عملکردی پایدار و مصرف انرژی بهینه در انواع پروژهها است.
تفاوت اصلی چیلرهای تراکمی و جذبی در منبع انرژی آنهاست. چیلرهای تراکمی از برق برای فشردهسازی گاز مبرد استفاده میکنند، در حالی که چیلرهای جذبی از حرارت (مثل بخار یا آب گرم) بهره میبرند. چیلرهای تراکمی به دلیل کارایی بالا و کنترل بهتر، برای سیستمهای بزرگ محبوبترند، در حالی که چیلرهای جذبی مناسب محیطهایی با منابع گرمایی اضافی هستند و بهصرفه عمل میکنند.
چیلر ماژولار، سامانهای پیشرفته در حوزه تهویه مطبوع است که از اتصال چندین واحد چیلر به یکدیگر برای تأمین ظرفیت برودتی موردنیاز تشکیل میشود. این ساختار ماژولار، امکان مدیریت هوشمند مصرف انرژی متناسب با بار واقعی ساختمان را فراهم کرده و با حذف وابستگی به یک سیستم مرکزی، پایداری عملکرد را افزایش میدهد. در صورت بروز نقص در یکی از ماژولها، سایر واحدها به فعالیت خود ادامه میدهند. چیلرهای ماژولار ایدن گیت نیز با قابلیت اتصال تا ۱۶ واحد و تأمین ظرفیتی معادل ۳۲۰ تن تبرید، راهکاری مطمئن و کارآمد برای پروژههای بزرگ به شمار میروند.
چیلرها در محیطهای صنعتی، تجاری و مسکونی به کار میروند. در صنعت برای خنکسازی تجهیزات و در مراکز تجاری مانند هتلها و بیمارستانها برای کنترل دما استفاده میشوند. همچنین، در ساختمانهای مسکونی به عنوان سیستم تهویه مطبوع مرکزی به کار میروند و هزینههای انرژی را کاهش میدهند.
